Compatibilidade de fontes do sega saturno

[Diego souza]

Galera seguinte tenho um saturn japones branco hst 3220 e esta com a fonte zuada,procurei na internet mas nao acho o modelo igual a minha pra comprar ,sao 5 pinos mas os componentes sao em lugares completamente diferentes.
Queria sabe Se da diferença tambem na pinagem ja q ambas sao 5 pinos mas meu medo é os pinos serem diferente entre positivo e negativo e tals,sera q alguem sabe me informar isso ?desde ja gradeço.

[Odin]

Que eu lembre as fontes do modelo 1 e 2 são diferentes, e como esse modelo japonês seu deve ser o 2, qualquer fonte do modelo 2 serviria nele, a diferença dessa fonte que você viu para a sua, é que talvez a que você viu a venda deva ser americana ou Tectoy, e como a sua é japonesa, elas devem ser diferentes, ou revisões diferentes, mas a princípio são as mesmas.

Mas posso estar errado, espere primeiro alguém confirmar isso ou não, tem especialistas aqui que sabem muito mais do que eu.

[Diego souza]

Opa valeu brother, mais tarde vou mandar uma foto da minha e uma outra comparando,bom seria se alguem tivesse os esquemas da fonte com componentes e tal se pa dava ate pra arrumar a minha pq tem 3 transistores q nao consegui identificar e 1 resistor tambem q torrou.

[Odin]

A fonte do meu Saturn preto modelo 2 da Tectoy a uns 3 anos resolveu fumar um baseado, eu estava jogando de boa e começou a sair uma fumaça branca do console, levei um puta susto, tirei ele rapidamente da tomada e ele ainda estava funcionando quando desliguei, ai me desesperei, mas por sorte eu ainda tinha um amigo técnico que trocou para mim um capacitor da fonte, que era o maior dela, e ela voltou a funcionar... Talvez dê para recuperar essa sua, mas tem que saber manjar 100%.

Tem alguns membros aqui que manjam, mas eles estão meio sumidos, tomara que apareçam.

[Diego souza]

Entao ja identifiquei dois capacitores em curto e 1 resistor o maior problema e q um resistor torrou nao da pra ver o valor e 2 transistores tambem racharam e queimaram dai nao da pra ver valor,na verdade um so esta yamaha g alguma coisa e outro esta incompleta a numeraçao

[Diego souza]

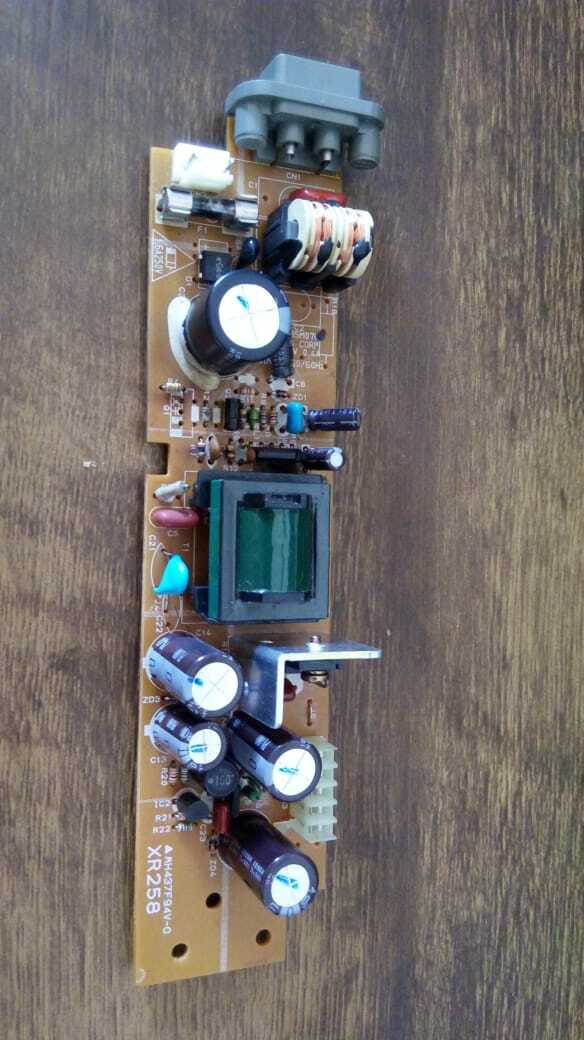

ta ai minha fonte

[Gate]

Galera seguinte tenho um saturn japones branco hst 3220 e esta com a fonte zuada,procurei na internet mas nao acho o modelo igual a minha pra comprar ,sao 5 pinos mas os componentes sao em lugares completamente diferentes.
Queria sabe Se da diferença tambem na pinagem ja q ambas sao 5 pinos mas meu medo é os pinos serem diferente entre positivo e negativo e tals,sera q alguem sabe me informar isso ?desde ja gradeço.

Tem 3 modelos de fonte diferentes e não estão relacionados ao modelo do Saturn (botões ovais ou redondos) mas sim à revisão da placa, que varia de VA0 até VA15. Vc precisa desmontar seu Saturn e encontrar esse número na borda superior da placa-mãe pra ter certeza. Daí sua fonte será:

- VA0: Tipo A (fonte que fica parafusada na parte de cima do Saturn, a tampa do CD);
- VA1 até VA5: Tipo B (fonte de 5 pinos, mais comprida);
- VA6 até VA15: Tipo C (fonte de 4 pinos, mais curta).

As únicas exceções são os Saturns VA6-VA15 europeus (PAL) que tb usam a fonte de Tipo B de 5 pinos.

[Odin]

Foi bom o Gate ter falado das 3 fontes, eu achava que só existiam duas...

Aparentemente a fonte da foto é uma de 5 pinos, a tipo B.

[Gate]

sao 5 pinos mas os componentes sao em lugares completamente diferentes.

Se sua dúvida for a aparência das fontes, qualquer fonte de 5 pinos serve. Eu vi que a sua já é um pouco diferente da minha, tem um trafo verde. A minha tem o trafo com uma fita amarela, ele fica atravessado na placa e realmente os componentes mudam de lugar mas a fonte é a mesma, mesma pinagem.

[Diego souza]

Entao galera isso que queria saber a pinagem pq quero comprar uma pra colocar no meu saturno

[Diego souza]

Se eu comprar uma 5 pinos entao vai dar certo no meu hst 3220?

[Diego souza]

[Odin]

As diferenças das fontes devem ser por causa de revisões diferentes e também pode ser que a fonte que você viu a venda seja da Tectoy ou americana, e como seu console é japonês deve ter componentes diferentes, mas a principio teriam as mesmas funcionalidades.

Se o encaixe for do mesmo jeito e estiver na mesma posição, acho que funcionaria sem problemas, só não confirmo isso porque nunca precisei trocar as fontes dos meus, mas se é 5 pinos deve ser compatível sim.

[Diego souza]

e essa minha placa que revisao é?alguem sabe VA SD

[Gate]

Sua placa é uma VA3 americana, fonte B com a pinagem 0V, 0V, 3.3V, 5V e 9V.
http://www.sega-16.com/forum/showthread ... post595455

E agora vou corrigir uma informação errada que eu passei: tem dois tipos de fonte com 5 pinos. Uma é uma variação da fonte de 4 pinos, com um pino extra de 9V apenas usado em consoles europeus para o modo SCART. Mas essa fonte tem os 5 pinos alinhados na mesma distância que a de 4 pinos, portanto ela não encaixa na sua placa.
